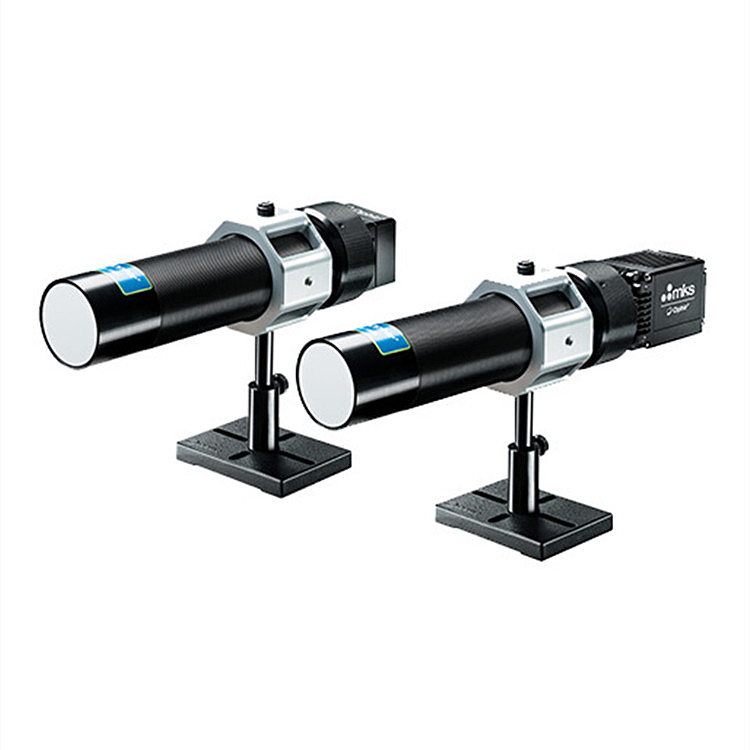

OPHIR寬光束成像儀WB-I VIS

Ophir 寬光束成像儀：WB-I 是用于光束輪廓分析相機的緊湊型校準附件，可測量來自 VCSEL、LED 和平行光束等光源的發散和大直徑光束的尺寸和功率分布。它采用一個 45 毫米的擴散板，將光源發出的光束投射到擴散板上。然后將圖像縮小 8 倍，重新成像到相機焦平面上。VCSEL、LED 和光纖激光器被用于許多敏感的應用中。為了保證設備的高質量，須對光束輪廓進行分析，但這些發散的寬光束對測量系統提出了特殊要求，傳統光束輪廓儀的孔徑太小，無法收集到大光源或發散光源的整個光斑。發散光束無法用普通探測器進行準確測量，因?yàn)樘綔y(cè)器的量子效率與入射角有很大關系。WB-I 結構緊湊、堅固耐用、便于攜帶，可在客戶現場為 VCSEL 和 LED 系統提供光束輪廓測量服務，也可在生產線和研發實驗室進行操作。與標準光束輪廓儀傳感器的 15° 角度測量相比，WB-I 可進行高達 70° 角度的測量，從而大大改進了發散光束的測量。WB-I 附件與照相機和 BeamGage 軟件配合使用，可提供實時光束形狀分析和可視化，輕松檢測不同電流導致的光束形狀變化。

紫外-可見-近紅外（350 至 1100 nm）波長

通過附帶的 ND 濾光片（ND1 和 ND3）和可變光圈進行衰減

可與 CMOS 相機（需單獨購買）配合使用

SP90605：WB-I SWIR；寬光束成像儀，Ø45 mm，900 至 1700 nm

SP90612：WB-I VIS；寬光束成像儀，直徑 45 mm，波長 350 至 1100 nm

產地：美國

零件編號：SP90612

波長：350 至 1100 nm

有效面積：Ø 45 mm

光束尺寸：10 至 45 mm

入射角：< 70°

Min細節：0.5 mm

Min可測信號：100 µW/cm²

Max功率曝光 CW：200 W 無限制，1000 W 1 分鐘

Max能量暴露：ns 脈沖 1.5 J/cm²

支持的成像器凹槽：4.5 mm

適配相機型號：SP932U、SP204S

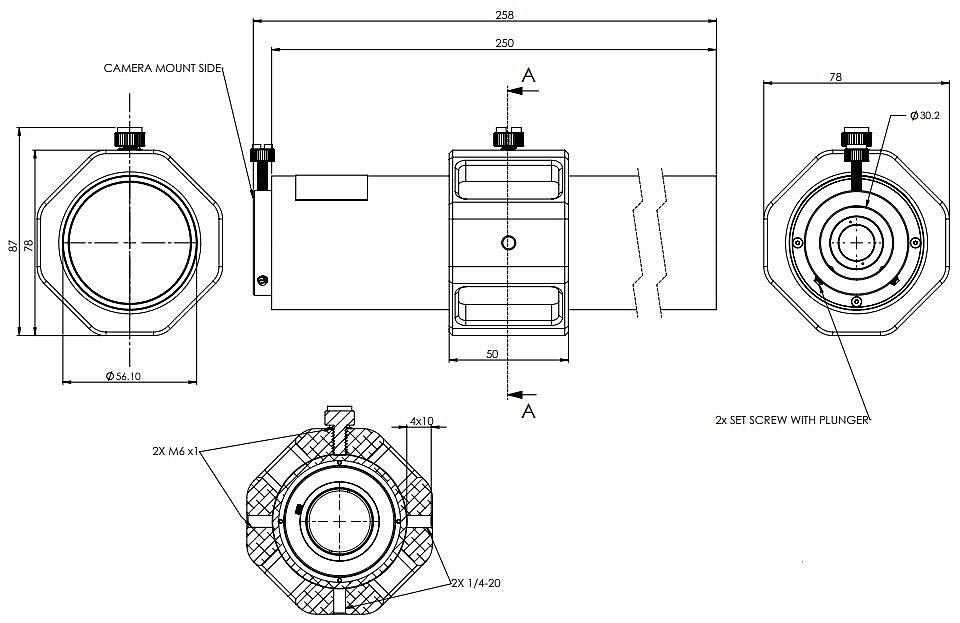

尺寸（長×Ø）：265 × 57 mm

虹膜控制：Ø 73 mm

重量：0.6 kg

含支架重量：0.8 kg

VCSEL 能量分布直接取決于電流、脈沖寬度和重復率以及設備溫度等參數。因此，在制造過程的各個階段以及研發和現場服務中測量 VCSEL 的角度分布至關重要。VCSEL 在 LIV 掃頻測試中的表現： 當只施加小電流時，VCSEL 處于所謂的 “LED 模式”。一旦施加在 VCSEL 上的電流升高，其光束輪廓就會變?yōu)?“激光模式”
