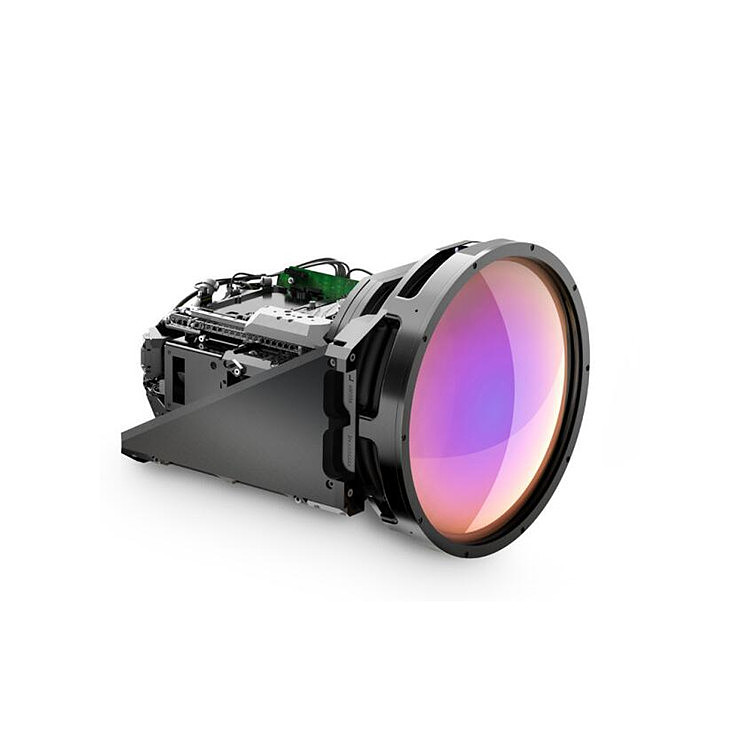

OPHIR變焦鏡頭FoldIR 50-1350mm f/5.5

FoldIR 50-1350mm f/5.5電動連續變焦用于中波紅外 15μm SXGA 探測器MKS Ophir 開發出一種創新的折疊式光學設計，大大縮小了透鏡組件的長度，減少了整個集成系統的總體積。典型變焦鏡頭設計的特點是由多個鏡片組成的列車式排列，其中前端鏡片的直徑大。在這種情況下，Max的鏡頭直徑?jīng)Q定了有效載荷萬向節的直徑。但是，如果采用折疊式光學設計，整個鏡頭組件的高度和寬度（影響萬向節尺寸）就會減小。折疊式光學設計能更好地利用透鏡和探測器模塊的可用體積。這種縮小體積的方法是通過兩個反射鏡以 45° AOI 將鏡頭光軸向后 “雙折”，從而大大減少紅外鏡頭的總長度。MKS Ophir 開發的新型 FoldIR 變焦鏡頭產品系列采用雙折疊設計，具有體積小、重量輕、光圈小和視野長（DRI）的特點。這些連續變焦鏡頭可在惡劣環境中實現接近衍射的性能，解決視線（LOS）穩定和防熱等難題。這使它們成為無人機系統紅外攝像機的適配選擇，可在各種條件下生成清晰的圖像。

高成像精度，適用于具有挑戰性的任務

滿足低 SWaP 需求，同時具備遠距離觀測能力。

折疊式光學設計，可更大限度地利用體積

專為不同尺寸的熱成像航空云臺和其他各種體積受限的平臺而設計

在整個變焦范圍內保持聚焦，提供更快的變焦和聚焦響應

產地：美國

訂購號：680356

光學：NFOV

焦距：1350 mm

F#：5.5

平均透射率（3.4 至 5.0 μm）：70 %（LRHC）

冷止點到 FPA 的距離：28 mm

冷擋 CA：Ø 5.09 mm

后焦距：空氣中 37.6 mm

Min聚焦范圍：200 m

Nuc （通過散焦）：是

對焦機構：電動

對焦時間（Min范圍至 ∞）：≤ 8 秒

變焦機構：電動

變焦時間（NFOV 至 WFOV）：≤ 8 秒

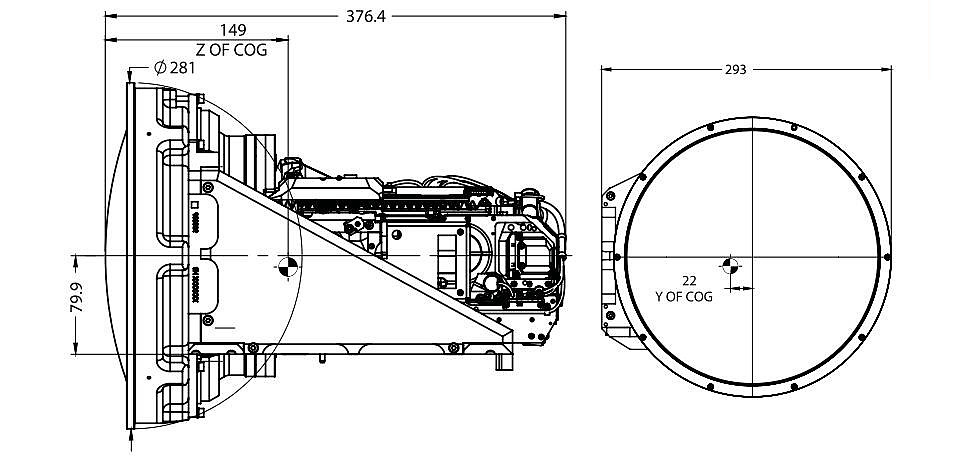

Max尺寸（長×Ø×高）：376.4×281×293 mm

重量：15.6 kg

鏡頭控制：設定鏡頭控制器

電源電壓：28 伏直流

電流消耗：平均 1.25 A，峰值 2.5 A

通信協議：RS422

工作溫度：-20 至 +65 ℃

存儲溫度：-54 至 +71 ℃

密封：IP 67 前置元件

商業、國土、國防市場中無人機、戰術無人機紅外熱像儀、微型/小型戰術
