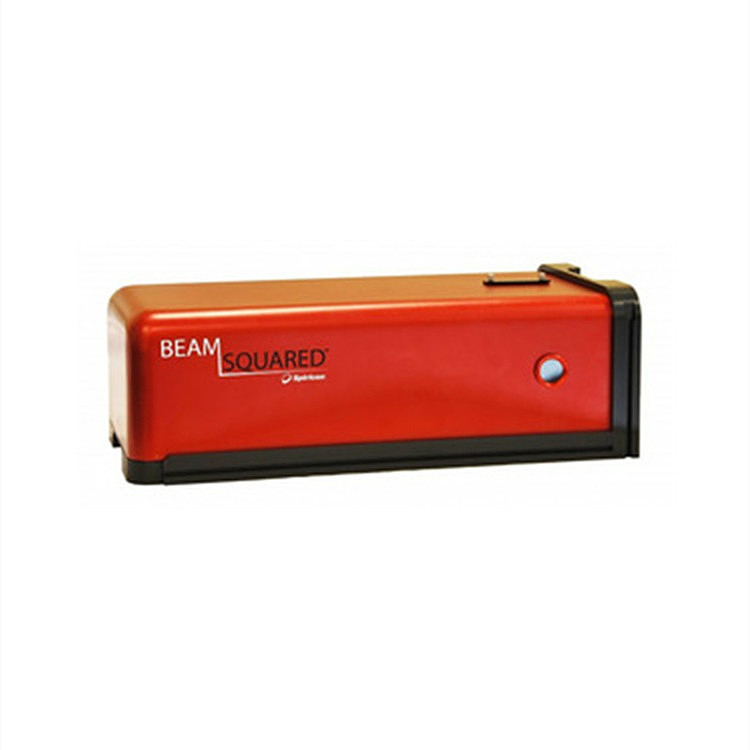

OPHIR測量系統BeamSquared-A

M²或光束傳播因子是表示激光與單模TEM00光束接近程度的數值，其反過來決定光束腰可聚焦的大小。就TEM00高斯光束條件而言，M²等于1。不可通過單次光束輪廓測量確定M²。ISO/DIS 11146要求通過一系列測量來計算M²，在光束上測量M²，方法是通過使用已知焦距的固定位置鏡頭使光束聚焦，然后測量人造光束腰和發散的特征。我們?yōu)镸²的測量提供從簡單的人工過程到全自動化專用儀器的一系列解決方案，具體取決于激光和激光系統的M²測量需求頻率。BeamSquared -A 包括 BeamSquared 軟件、軟件許可證和光柵，可與 XC-130、SP204S 攝像機或其他兼容攝像機一起使用。兼容相機須返廠升級，不收取額外費用。如果檢查后發現相機不符合規格，則需要進行維修更改。

用于266 至 1100 nm的波長

軟件產品，可用于XC-130、SP920相機或購買的兼容相機

在1分鐘內自動測量光束質量

開發用于連續使用

采用Ultracal校準技術，實現高精度

BSQ-SP204S-Pro 攝像機型號：SP204S；波長：266 至 1100 nm；散光精度：± 3 %

BSQ-SP204S 攝像機型號：SP204S；波長：266 至 1100 nm

BSQ-SP1203 (12) 鏡頭型號：SP1203；波長：900 至 1700 nm

BSQ-PY-M 相機型號：Pyrocam IIIHR 或 Pyrocam IV

SP90631：SP204S 攝像機，BeamSquared

Xeva XC-130：激光光束輪廓分析相機

C型接口中性密度濾光片 通過可迭加體吸收過濾實現激光光束衰減

產地：美國

傳感器類型：未包括

軟件：BeamSquared

存儲溫度：-30 至 65 ℃

存儲濕度：Max 95 %（無冷凝）

工作溫度：10 至 40 ℃

工作濕度：Max 95 %（無冷凝）

電源要求

輸入電壓：90 至 264 V AC

交流線路電流：1.6 A

線路頻率：47 至 63 Hz

重量：26 磅（不含攝像頭）

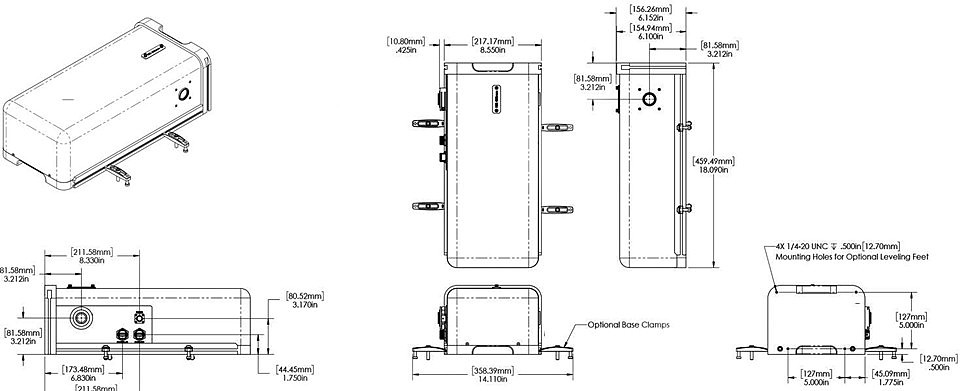

尺寸：217.2 × 459.5 × 156.3 mm

符合認證：CE、UKCA、中國 RoHS

材料加工、增材制造、科學、IPL、光纖、眼睛防護、VCSEL、太赫茲測量、電信、汽車、直接能源、UVA
