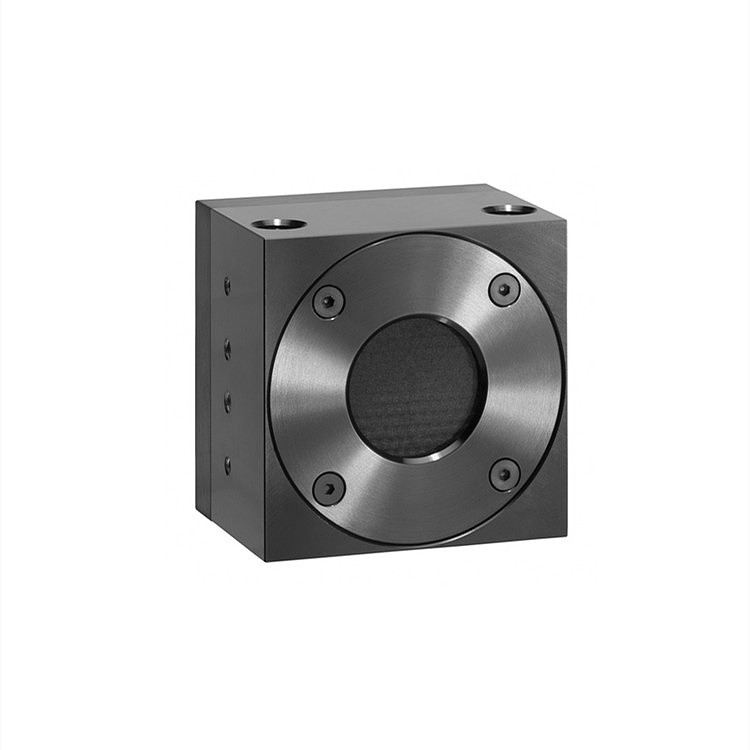

OPHIR功率傳感器150C-SH

這些結構緊湊的 OEM 光電二極管傳感器用于測量低至皮瓦特的激光功率。UAF 版本可提供模擬電壓輸出或數字 RS232 輸出，并可測量功率或能量。還可以具有多個可切換量程和/或多個可切換波長。這些規格指的是標準 OEM 傳感器，應理解為通用的傳感器系列描述。Ophir 很樂意為您的特定應用提供具體的解決方案。

傳感器帶有螺紋孔，可安裝到主機系統上

設計緊湊

傳導冷卻

熱傳感器光譜平坦

模擬或 RS232 輸出

寬動態范圍，可切換量程

可選波長

7Z07126：100C-BB-18-SH；OEM 熱電堆功率傳感器，60 mW 至 4/100 W，Ø18 mm，0.19-11 µm

L30C-UAF：OEM 熱電堆功率傳感器, 300 mW 至 10/100 W, Ø26 mm, 0.19-20 µm, RS232

L30C-UAU：OEM 熱電堆功率傳感器, 300 mW 至 10/100 W, Ø26 mm, 0.19-20 µm, USB

L30C-UAE：OEM 熱電堆功率傳感器, 300 mW 至 10/100 W, Ø26 mm, 0.19-20 µm, 以太網

773434：L30C-SH；OEM 熱電堆功率傳感器，300 mW 至 10/100 W，Ø26 mm，0.19-20 µm

7N77023：150C-SH；OEM 熱電堆功率傳感器，60 mW 至 5/150 W，18 mm，0.19-20 µm

100C-UAF：OEM 熱電堆功率傳感器, 60 mW 至 4/100 W, Ø18 mm, 0.19-20 µm, RS232

100C-UAU：OEM 熱電堆功率傳感器, 60 mW 至 4/100 W, Ø18 mm, 0.19-20 µm, USB

100C-UAE

100C-UAE：OEM 熱電堆功率傳感器, 60 mW 至 4/100 W, Ø18 mm, 0.19-20 µm, 以太網

771001：150W-SH；OEM 熱電堆功率傳感器，0.1-150 W，18 mm，0.19-20 µm，水冷式

7Z02775：L30C-LP2-26-SH；OEM 熱電堆功率傳感器，300 mW 至 10/100 W，Ø26 mm，250-2200 nm，LP2

150C-UAF：OEM 熱電堆功率傳感器, 60 mW 至 5/150 W, 18 mm, 0.19-20 µm, RS232

150C-UAU：OEM 熱電堆功率傳感器, 60 mW 至 5/150 W, 18 mm, 0.19-20 µm, USB

150C-UAE：OEM 熱電堆功率傳感器, 60 mW 至 5/150 W, 18 mm, 0.19-20 µm, 以太網

150W-UAF：OEM 熱電堆功率傳感器, 0.1-150 W, 18 mm, 0.19-20 µm, 水冷, RS232

150W-UAU：OEM 熱電堆功率傳感器, 0.1-150 W, 18 mm, 0.19-20 µm, 水冷, USB

150W-UAE：OEM 熱電堆功率傳感器, 0.1-150 W, 18 mm, 0.19-20 µm, 水冷, 以太網

L150C-UAF：OEM 熱電堆功率傳感器, 0.2-20/150 W, 50 mm, 0.19-20 µm, RS232

L150C-UAU：OEM 熱電堆功率傳感器, 0.2-20/150 W, 50 mm, 0.19-20 µm, USB

L150C-UAE：OEM 熱電堆功率傳感器, 0.2-20/150 W, 50 mm, 0.19-20 µm, 以太網

產地：美國

零件編號：7N77023

類型：智能傳感器

吸收器類型：寬帶

光譜范圍：0.19 至 20 µm

吸收率：~ 88 %

孔徑：Ø 18 mm

獨立式Max功率：連續 5 W，1 分鐘 150 W

Max散熱功率：連續 60 W

Min功率：60 mW

功率噪聲水平：3 mW

Max平均功率密度：30 kW/cm²（5W 時）；20 kW/cm²（60W 時）

響應時間（0 至 95 %）：1.2 秒

校準不確定性：± 1.9 %

校準波長時的功率精度：± 3 %

功率線性度：± 1 %

能量模式

Max能量：100 J

Min能量：20 mJ

校準波長下的能量精度：± 5 %

冷卻方式：對流冷卻

連接：Ophir 智能插頭

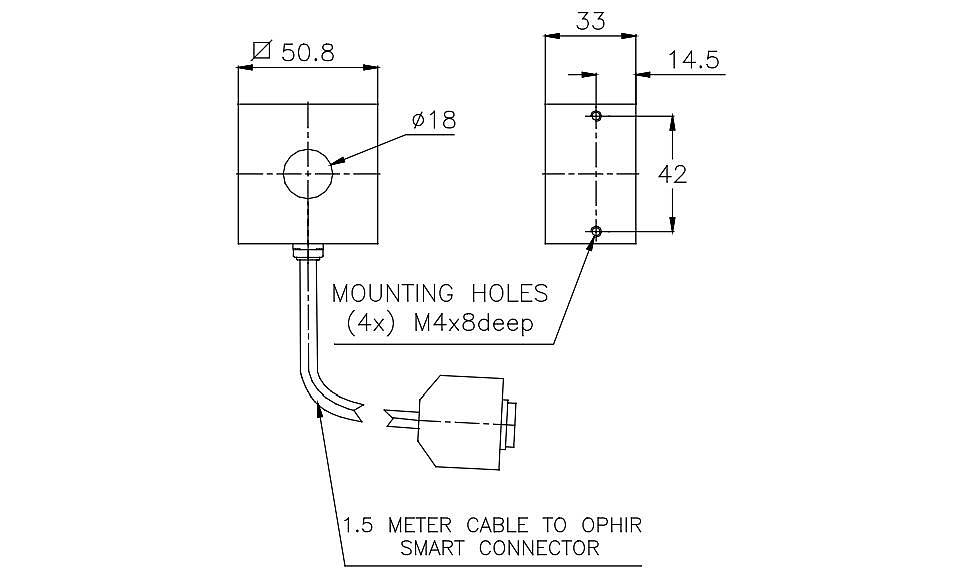

尺寸：50.8×50.8×33 mm

符合認證：CE、UKCA、RoHS

材料加工、增材制造、科學、IPL、光纖、眼睛防護、VCSEL、太赫茲測量、電信、汽車、直接能源、UVA
