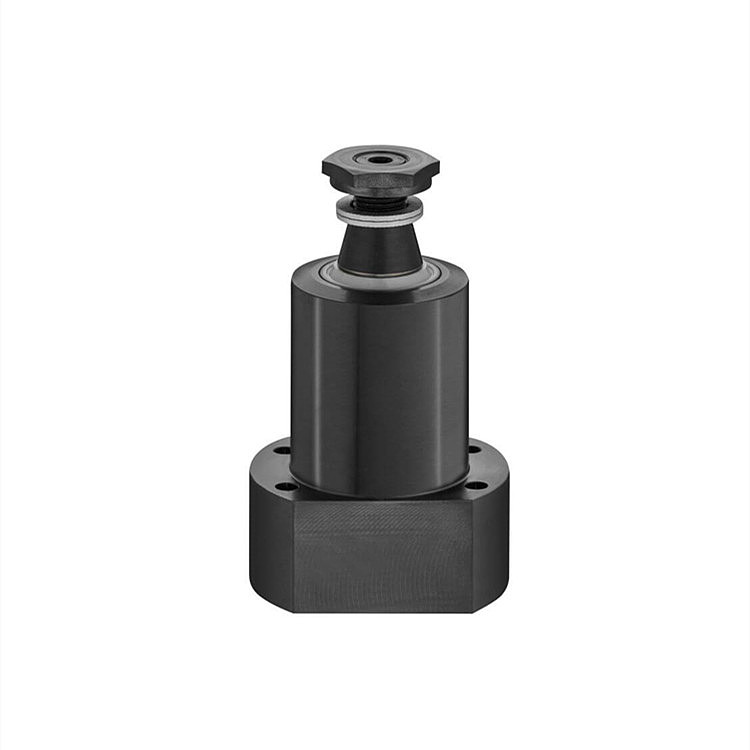

MICROMAT擺動式夾鉗M665-K15-025-12-X-0-L90

當向端口 A 處的擺動夾鉗施加壓力時，活塞首先沿螺旋槽向下旋轉。旋轉運動結束后，線性夾緊行程開始，直至終點位置?？ü康目傂谐逃尚D(zhuǎn)行程和直線行程組成。該行程因擺動卡箍的尺寸而異。松開時，工作原理相反?；钊紫妊剌S向向上運動，然后才開始螺旋旋轉，回到起始位置。

帶 O 型環連接的圓形底座法蘭

2 種標準尺寸

超短設計

帶旋轉行程的螺旋旋轉接頭

所有型號的連接 A 均帶通風口

036 型帶排氣接口 B

可根據要求提供標準以外的各種行程長度

旋轉角度可以 5° 為增量進行選擇

隨附夾緊臂螺母和 O 形圈

夾緊臂可作為附件提供

可根據要求提供各種沖程長度

可選購以 5° 為增量的任意旋轉角度

可提供金屬防塵圈

可提供不帶分度的產品

產地：德國

250 bar壓力：8 kN

活塞直徑：25 mm

旋轉后的線性行程：12 mm

總行程：24 mm

Max流量 A：0.9 l/mn

油量 A：11.06 cm³

油量 B：22.61 cm³

旋轉方向：右 左

α = 15° (帶分度)

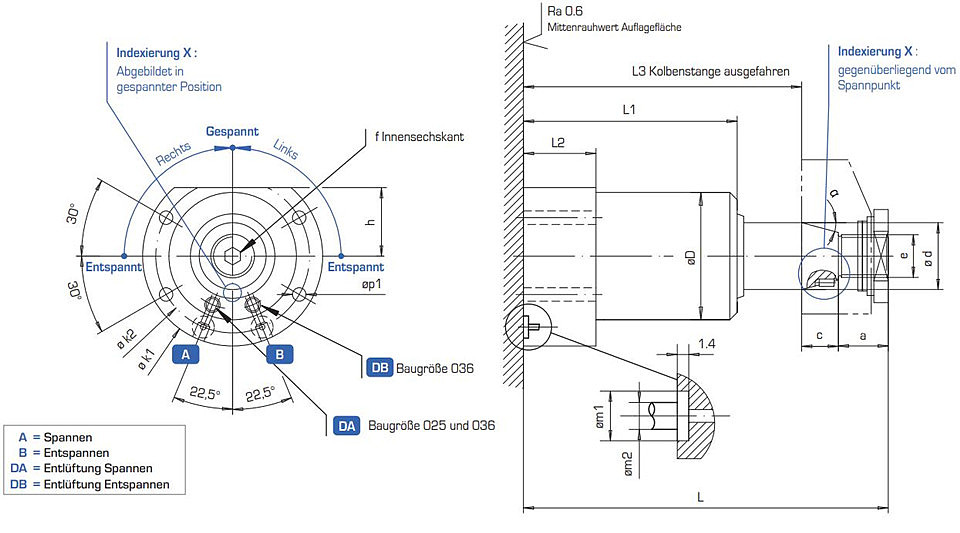

尺寸：025 mm

e1：M16×1.5 mm

a：16 mm

c： 14 mm

D：52 mm

f Imbus：6 mm

h：28 mm

Øk 1：76 mm

Øk 2：63 mm

L：147 mm

L1：90 mm

L2：32.5 mm

L3：117 mm

m1：8.8 mm

m2：4 mm

p1：6.5 mm

工具制造、設備制造、機械制造、鑄造技術和汽車工業
