MICROMAT氣缸M509-2-025

由于力范圍大、尺寸緊湊、循環時間短且準確，組合式氣缸是許多生產任務的適配解決方案，它們的功能已得到證明，例如定位、夾緊、壓花、沖孔、鉚接、夾緊、關閉、打開、彎曲、拉伸。應避免活塞橫向受力，在任何情況下均不得大于氣缸力的 5 %

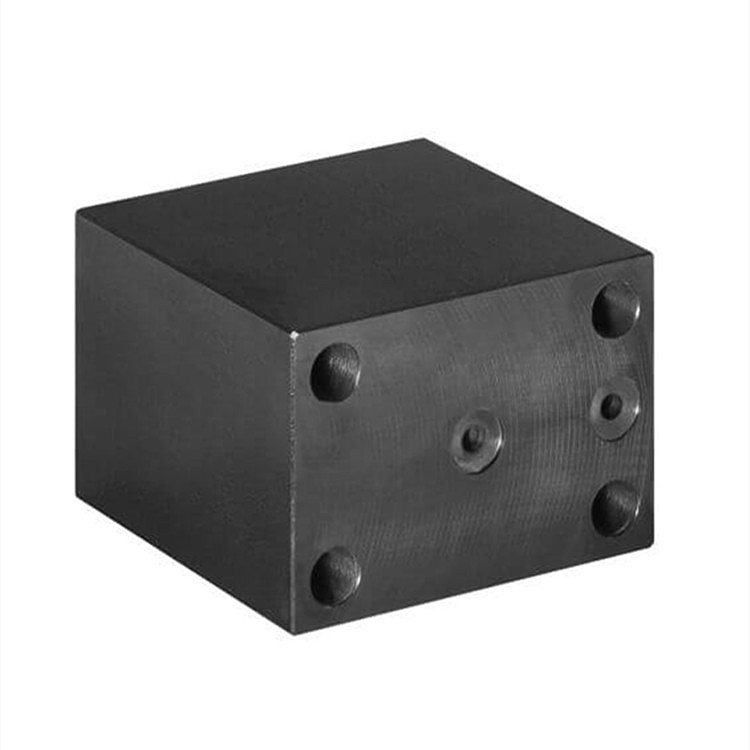

塊式氣缸

雙作用鋼外殼

縱向內孔

底面帶 O 型圈連接件

特殊型號訂購示例：

M509-2-020-V 帶氟橡膠密封圈，適用于溫度高于 100 ℃的場合

M509-2-020-30 通過圓盤延伸時行程縮短，行程：30 mm

M509-2-020-M8x15 帶 M8 x 15 外螺紋的活塞桿（總長度 = L + 15 mm）

產地：德國

安裝位置：任何位置

活塞速度Vmax：0.5 m/s

Max工作壓力：500 bar

工作溫度：標準：-10 至 +60 ℃

氟橡膠：根據要求

介質：符合 DIN 51524 標準的礦物油

殼體：材料 C45k，拋光，活塞孔滾壓或珩磨

活塞：一體式材料，表面硬化鋼，活塞桿密封為串聯式設計

尺寸公差：符合 DIN 7168m 標準

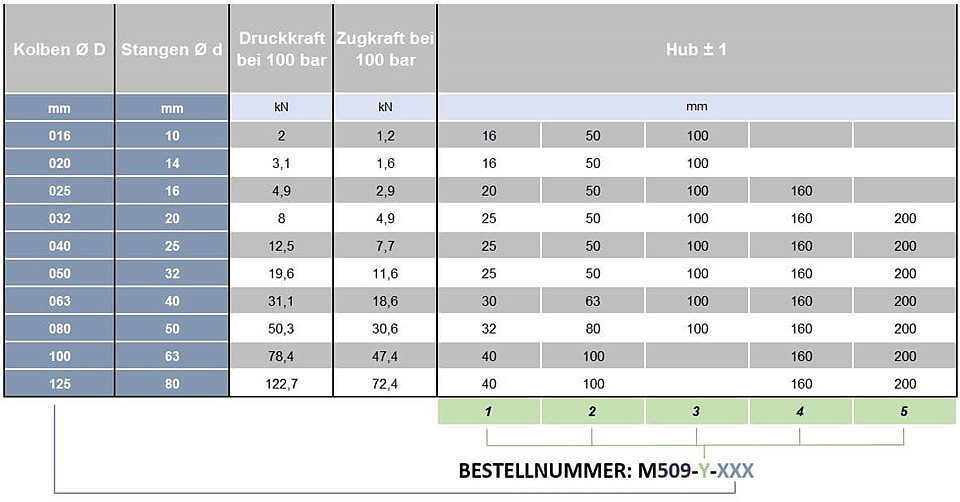

100 bar時的壓縮力：4.9 kN

100 bar時的拉力：2.9 kN

行程 ±1：50 mm

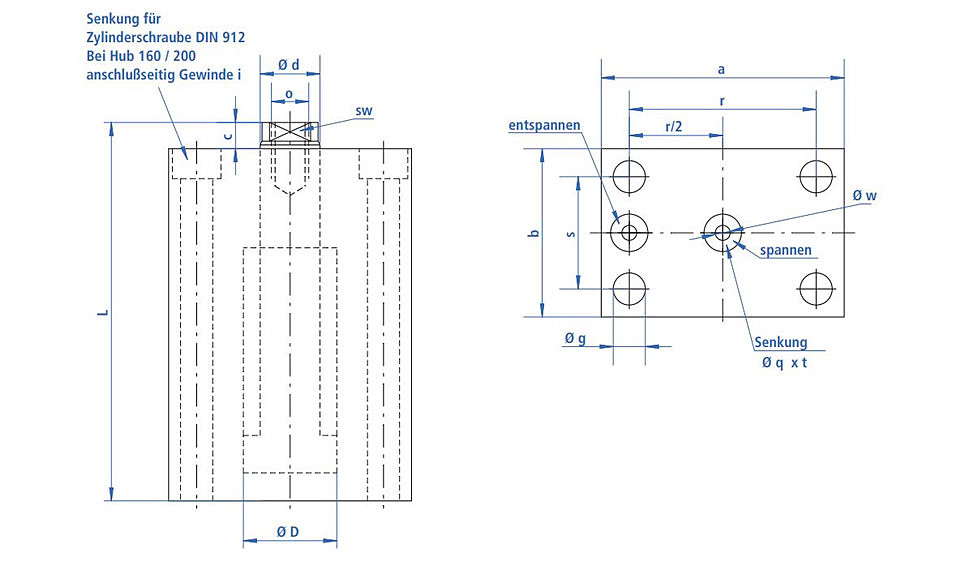

總長度 L：101 mm

活塞直徑 D：25 mm

活塞桿直徑 d：16 mm

a：65 mm

b：45 mm

c：7 mm

g Ø：8.5 mm

i（僅行程 160/200）：M8×12

o x 螺紋深度：M10×15

qØ x t：9.8×1.1 mm

r：50 mm

s：30 mm

w Ø：4 mm

O-Ring：7x1,5 mm

sw：13 mm

汽車、機械、模具制造、注塑領域
