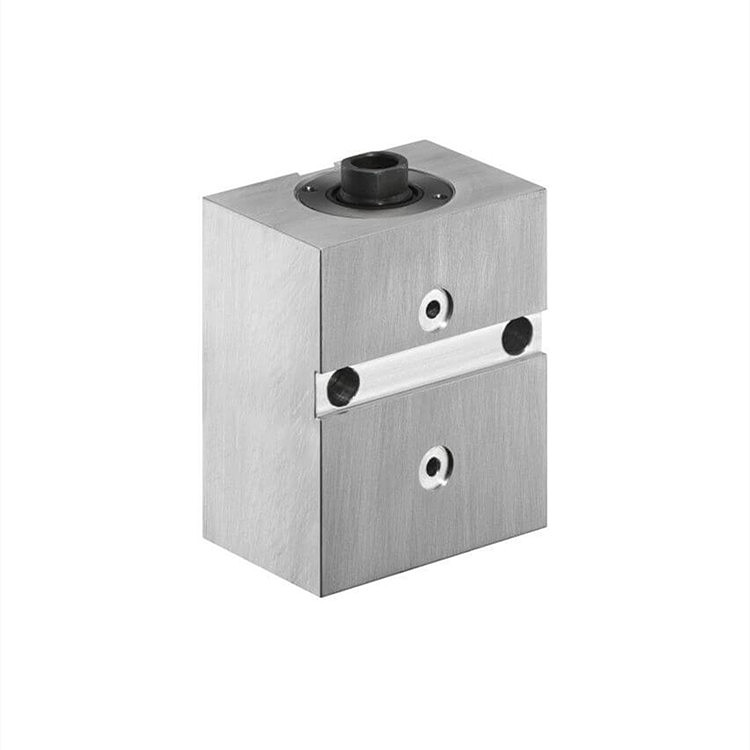

MICROMAT氣缸M522-3-025

由于力范圍大、尺寸緊湊、循環時間短且準確，組合式氣缸是許多生產任務的適配解決方案，它們的功能已得到證明，例如定位、夾緊、壓花、沖孔、鉚接、夾緊、關閉、打開、彎曲、拉伸。應避免活塞橫向受力，在任何情況下均不得大于氣缸力的 5 %。通過檢測活塞磁場的電子磁傳感器來監控氣缸活塞的位置。開關可通過沿凹槽移動進行自由調節。

行程從 20 到 100 mm

結構緊湊

Max工作壓力 350 bar

開關點易于調節

5 級活塞（25 至 63 mm）

活塞：表面硬化鋼，淬硬

外殼：鋁，陽極氧化處理

特殊型號訂購示例：

M522-1-040-V 帶氟橡膠密封圈，適用于溫度高于 100 ℃的場合

M522-2-032-40 通過圓盤延伸時行程縮短，行程：40 mm

M522-2-032-M12x15 帶 M12 x 15 外螺紋的活塞桿（總長度 = L + 15 mm）

M522-2-032-S 不銹鋼型

磁傳感器 - M936

產地：德國

安裝位置：任意

活塞速度： Vmax 0.5 m/s

Max工作壓力： 350 bar

標準工作溫度：-10 至 +60 ℃

介質：符合 DIN 51524 標準的礦物油

殼體材料：AlZnMgCu1.5，活塞孔滾壓或珩磨

活塞：一體式，材料為表面硬化鋼，活塞桿密封為串聯式設計

尺寸公差：符合 DIN 7168m 標準

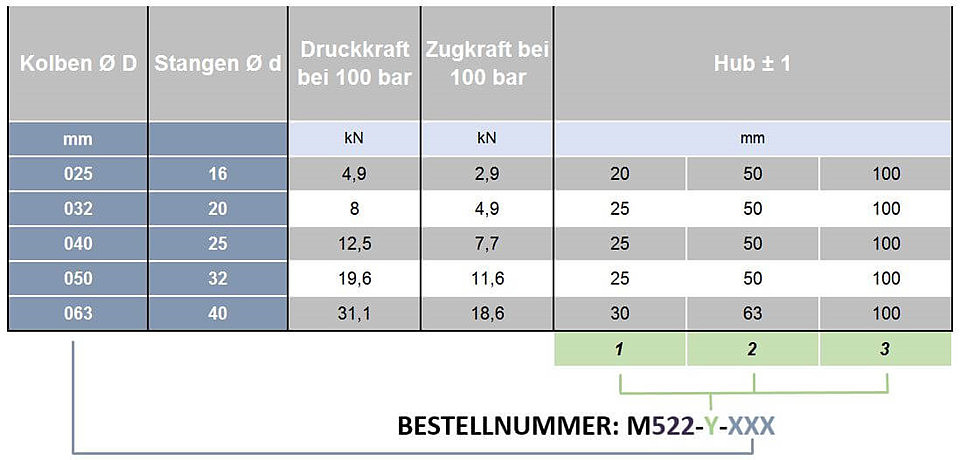

100 bar時的壓縮力：4.9 kN

100 bar時的拉力：2.9 kN

行程 ±1：100 mm

總長度 L：165 mm

活塞直徑 D：25 mm

活塞桿直徑 d：16 mm

a：65 mm

b：45 mm

c：7 mm

f：50 mm

g Ø：8.5 mm

h：33 mm

h1 (ab Hub 50)：40 mm

x：21.5 mm

y：21 mm

o x 螺紋深度：M10×15

q Ø x t：9.8×1.1 mm

r：50 mm

s：30 mm

w Ø：4 mm

O-Ring：7 x 1.5 mm

sw：13 mm

帶有位置監控功能的鎖塊氣缸可用于基于時間或周期的夾緊和松開過程以及自動化系統
