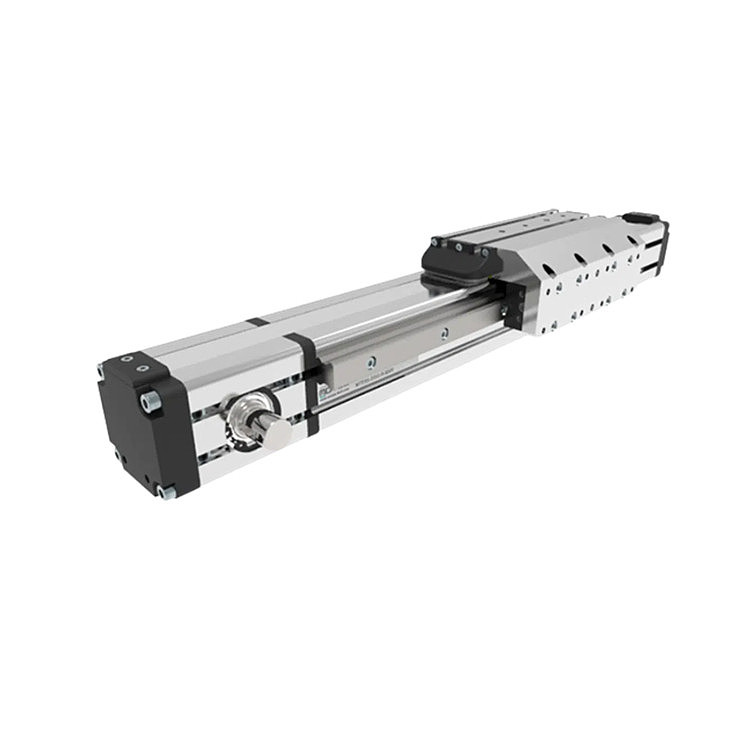

MOTUS皮帶傳動執行器MTE55

皮帶驅動的線性執行器，帶有雙滾珠導軌（一個內部，一個外部）的設計，融合了皮帶傳動的靈活性與滾珠導軌的高精度，適用于多種自動化和機械應用。皮帶驅動的線性執行器通過皮帶將電機的旋轉運動轉換為直線運動。電機驅動皮帶輪轉動，皮帶隨之移動，進而帶動執行器上的負載進行直線運動。同時，雙滾珠導軌確保了執行器在直線運動過程中的穩定性和精度。

• 皮帶作為傳動介質，具有傳動平穩、噪音低的特點。
• 皮帶傳動能夠?qū)崿F(xiàn)長行程、高速度的直線運動。
• 皮帶無需潤滑，減少了維護成本。
• 內部和外部各設置一個滾珠導軌，提供了良好的支撐和引導。
• 滾珠導軌具有高精度、高剛性以及低摩擦的特性，確保了執行器的運動精度和穩定性。

雙導軌設計提高了系統的負載能力和剛性。

產地：意大利

速度max.：3米/秒。

行程長度max.：6700 mm

行程長度min.：100 mm

皮帶輪傳動比：每轉120 mm

皮帶輪齒數：24齒

皮帶類型：鋼增強聚氨酯ATL5型，節距5 mm，寬度16 mm

轉速max.：1500轉/分鐘。

基座重量：4.2千克(0 mm行程)

增加100毫米行程重量：0.37 kg

負載max.

Fx：820 N

Fy：9180 N

Fz：9180 N

力矩

Mx：280 Nm

My：345 Nm

Mz：345 Nm

慣性矩

鋁合金型材Ix：36 cm⁴

鋁合金型材ly：45 cm⁴

重復精度：±0.05mm

軸向負載max.：300 Nm

空載扭矩：>0.5 Nm
