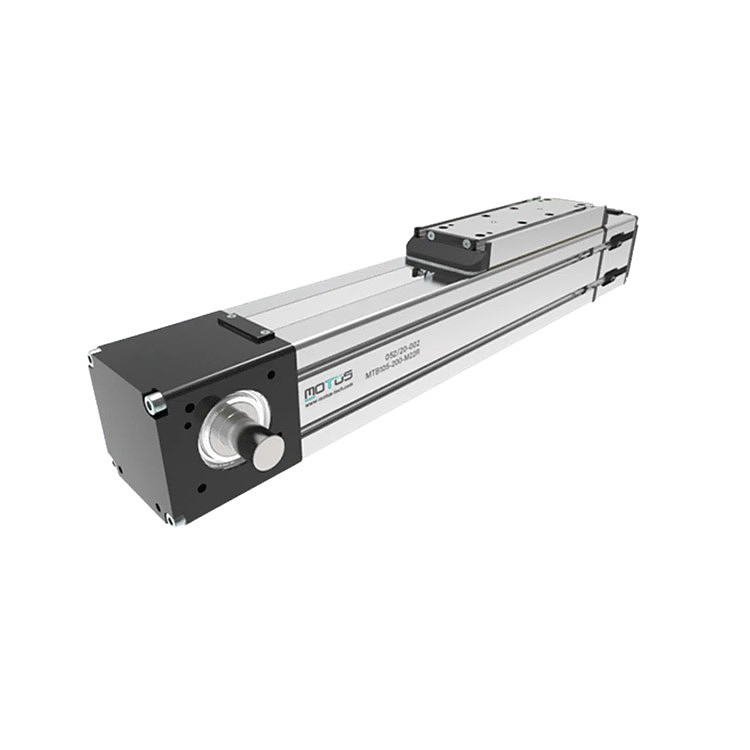

MOTUS皮帶傳動執行器MTB105

MTB105系列線性驅動裝置以其高精度、高動態性能和高負載能力等特點，成為工業自動化領域中不可或缺的一部分。無論是半導體制造、自動化裝配線還是機器人系統，MTB105系列都能提供穩定且有效率的線性運動解決方案。用戶可以根據具體需求選擇合適的型號和配置，以滿足各種高精度和動態性能的應用需求。

• MTB105系列得益于滾珠循環導軌的使用，具有高的定位精度和重復定位精度。這種導軌系統減少了摩擦和磨損，從而提高了運動的準確性和穩定性。
• 皮帶傳動機制使得MTB105系列能夠以較高的速度進行線性運動，同時保持低噪音和低振動。這種高動態性能使得裝置能夠迅速響應控制信號，實現快速且準確的定位。
• 集成的滾珠循環導軌不僅提高了精度，還增強了裝置的負載能力。MTB105系列能夠承受較大的軸向和徑向負載，適用于各種重載應用。
• MTB105系列的設計考慮了易于集成和維護的因素。其緊湊的結構和標準化的接口使得裝置能夠輕松融入各種自動化系統，同時提供了易于訪問的維護點，便于日常維護和保養。
• MTB105系列提供了多種配置選項，包括不同的行程長度、驅動配置和附件等。這為用戶提供了大的靈活性，可以根據具體的應用需求選擇合適的配置。

產地：意大利

尺寸：105x105

速度max.：3米/秒

行程長度max.：6700 mm

行程長度min.：100 mm

皮帶輪傳動比：每轉210 mm

皮帶輪齒數：21個齒

皮帶類型：鋼增強聚氨酯ATL 10，寬度32 mm，節距10 mm

轉速max.：850轉/分鐘。

基重：在0毫米行程時為12.5kg

每增加100毫米行程重量：1.5 kg

負載max.

Fx：2750N

Fy：7500N

Fz：7500N

力矩

Mx：120 Nm

My：700 Nm

Mz：700 Nm

慣性矩

鋁合金型材Ix：440cm⁴

鋁合金型材Iy：535cm⁴

重復精度：±0.05mm

軸向負載max.：400 N

空載扭矩：>0.8 Nm
