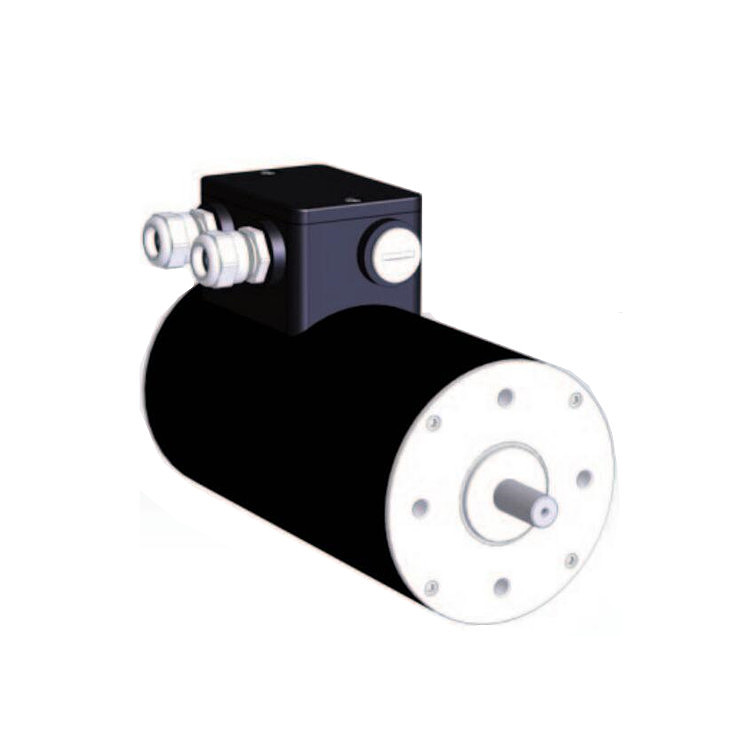

GEFEG-NECKAR無刷直流電機MQC 847

無刷直流電機 MQC 8帶集成換向電子裝置，通過 3 個霍爾傳感器檢測轉子位置。通過接線盒 K4（標準）連接，其他連接方式可根據要求提供。轉子8 極釹磁鐵。通過模擬設定點或數字輸入或 CAN-BUS 總線（CANopen DSP-402）控制。專為高功率短時運行而設計，如 S2、S3 或其他；其他電壓和速度可根據要求提供。

帶集成換向電子裝置

3 個霍爾傳感器檢測轉子位置

接線盒 K4（標準）連接8 極釹磁鐵

使用壽命長，運行20,000 小時

絕緣等級 F（155℃）

防護等級 IP 44

其他連接方式可根據要求提供

可選防護等級IP 65（IP 69）

其他電壓和速度可根據要求提供

熱保護、特殊軸、特殊法蘭、不銹鋼

產地：德國

額定電壓 U：48 VDC

額定功率 P₂：235 W

額定轉速 n_nenn：3200 rpm

額定扭矩 M_nenn：0.7 Nm

額定電流 I_nennDC：5.5 A

效率：0.89

輸入功率 P₁：265 W

扭矩常數 k_M：12.3 Ncm/A

允許峰值電流（2 秒）I_max：20.0 A

Max扭矩 M_max：2.5 Nm

齒槽轉矩：Max 40 mNm

空轉速度 空轉速度 n₀：3600 rpm

空轉電流 I₀：0.4 A

短時間運行 額定轉速 n_nenn：2750 rpm

(S2 5min) 額定扭矩 M_nenn：1.6 Nm

額定電流 I_nennDC：12.6 A

連接 端子電阻 R：295 mΩ

終端電感 L：863 μH

慣性矩 J：1291.5 gcm²

熱允許環境溫度 T_u：-20 至 +40 ℃

Max允許定子溫度 T_max：+155 ℃“ISO F” 標準

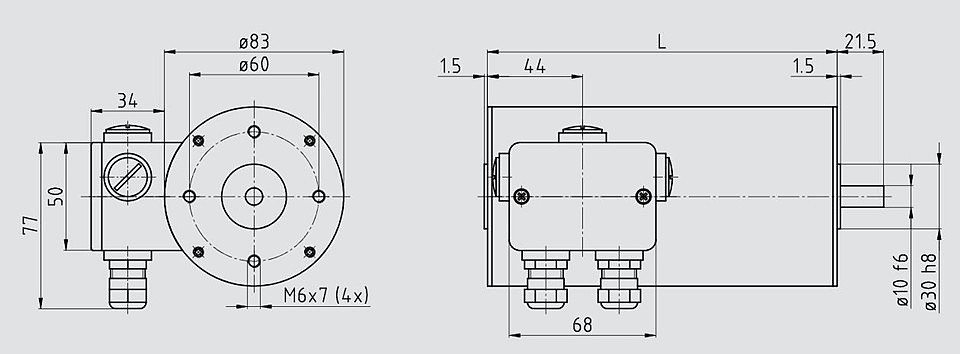

聯軸器軸直徑 d：10 mm

Max軸向力 F_a：40 N

Max徑向力 F_r：400 N

工業、交通、家用電器、計算機、汽車、住宿、軍事、農業等領域‌
