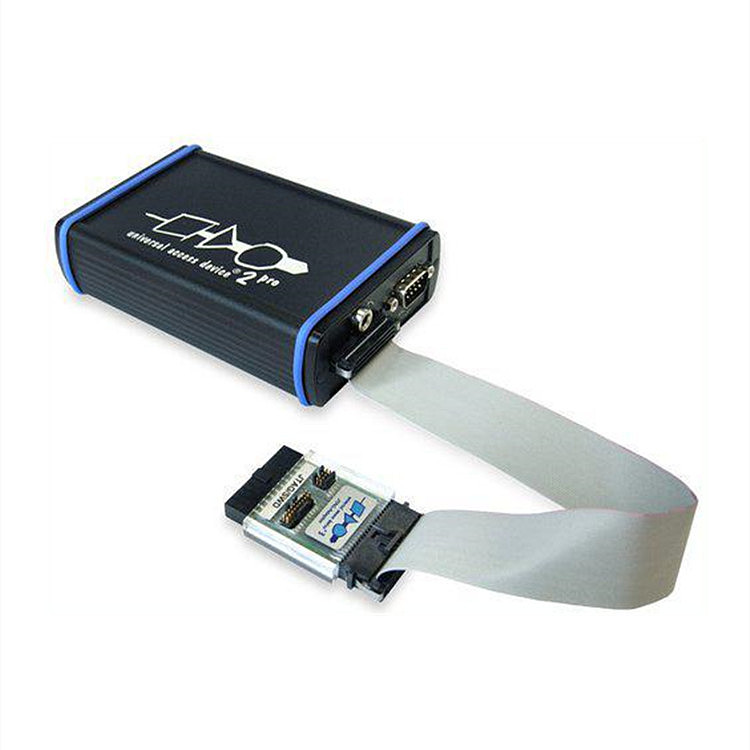

PLS通用接入設備UAD2pro

通用接入設備 2pro 是 UDE 目標接入設備系列中的智能新成員。它取代了已獲批準的 UAD2，并在外形風格上提供了新的增強功能。它使用相同的目標適配器解決方案，為功能更強大的 UAD3+ 搭建了橋梁。UAD2pro 通過 JTAG、cJTAG、DAP、DAP over CAN 物理層 (DXCPL)、SPD（單引腳 DAP）、SWD、ASC 和 CAN（內置 ESD 保護）提供較快的目標訪問?，F(xiàn)在，訪問 AURIX、TriCore、PowerArchitecture、S32V234、Cortex、C16x、ST10、XC2000、XE166、XMC4500、Arm7、Arm9、Arm11、SuperH SH-2A 衍生物比以往任何時候都更容易。JTAG 和 CAN 總線的獨特組合、憑借小巧尺寸和堅固的鋁制外殼，使 UAD2pro 成為現場移動使用的選擇。在調試帶有高壓元件的微控制器電路板（例如電機或變頻器控制）時，UAD2pro 還可以選擇使用電氣隔離度高達 1,000 VRMS 的目標適配器。同時，還能保持 50 MHz 串行時鐘的全傳輸帶寬。

通用訪問設備 2pro 針對主機 PC 上的 UDE 與目標系統之間的高速通信進行了優化。UAD2pro 以優化的方式支持 UDE 的訪問功能。

通用目標連接器（1.65 - 5.5 伏 I/O 環電壓）支持 JTAG、cJTAG、DAP、DAP over CAN 物理層 (DXCPL)、通過 CAN 的 SPD、SWD 調試通信通道（高達 50 MHz 移位時鐘）

下載速率高達 3.5 MByte/s

特殊目標適配器適用于所有支持的目標和接口定義，如 TriCore、PowerArchitecture、Cortex、XC2000、XE166、XMC4500、Arm7、Arm9、Arm11、SuperH SH-2A（移位時鐘高達 50 MHz）

隔離適配器（具有 1,000 VRMS 隔離度的射頻耦合器技術）

支持全帶寬 50 MHz 移位時鐘

目標功耗低

通過 D-Sub 連接器與基于 C16x、ST10、XC2000、XE166、TriCore、PowerArchitecture 和 Arm/Cortex 的目標系統進行靈活的串行高速通信

提供異步串行 RS232 接口、CAN 接口

通過 USB 2.0 實現 480 Mbps 主機通信速度

支持的操作系統 Windows 10（64 位）、Windows 11（64 位）

產地：德國

應用目的：基本調試、生產閃存編程和入門級片上跟蹤

支持的調試通道：JTAG、cJTAG、DAP、DAP2、SPD（單引腳 DAP）、NEXUS、SWD、LPD，頻率高達 50 MHz；1.6 V - 5.5 V IO 電壓；（根據要求可支持 0.8 V - 3.3 V 電壓）

通過 RS232 支持額外的通信通道：CAN、DXCPL（DAP over CAN 物理層）、ASC；用于 CAN（CiA 引腳分配）和 ASC 的 SUB-D9（公）連接器

跟蹤支持：NEXUS、MCDS、CoreSight 片上跟蹤

跟蹤存儲器：無

其他功能：內置 ESD 保護；可選電隔離目標接口；接地插座

與主機通信：USB2.0

尺寸（寬 x 深 x 高）：8.5 x 13 x 3.5 cm

外殼材料：鋁

基本調試、生產閃存編程和入門級片上跟蹤
