產品介紹
高性能緊固件 U24（使用鉗夾工具進行鉗夾安裝）專為使用鉗子安裝而設計。鉚釘?shù)陌惭b可以使用錘子和手動沖頭，也可以使用氣動錘子和沖頭。如需大批量鉚接，可使用氣動液壓鉚釘鉗（Power-Vice 25）。如果要進行更大量的鉚接，還可以使用新型的自動電動液壓（HEM）鉚接機。MATO 連接銷在設計和材料成分上與 MATO 緊固件一致。選擇合適的連接銷對在應用中實現高連接性能很重要。
性能特點
皮帶中的高壓縮
鉚釘是壓入鋼板的鉚釘
冷鍛鋼板和鋼環具有高強度
耐磨性高，使用壽命長
條狀長度可輕松縮短
選型指南
|
用錘子安裝用于 "工作臺鉗 "的緊固件 |
U24AS |
U24BS |
U24CS |
|
無 "臺鉗 "的錘擊安裝緊固件 |
- |
H24BS |
- |
|
|
K1O1KT1F |
K2O2KT2F |
K2O2KT2F |
|
皮帶強度 [kN/m] |
可達520 |
可達520 |
可達520 |
|
Min滑輪φ（毫米］ |
75 |
75 |
75 |
|
皮帶厚度[毫米］ |
4-5 |
5-6 |
6-7 |

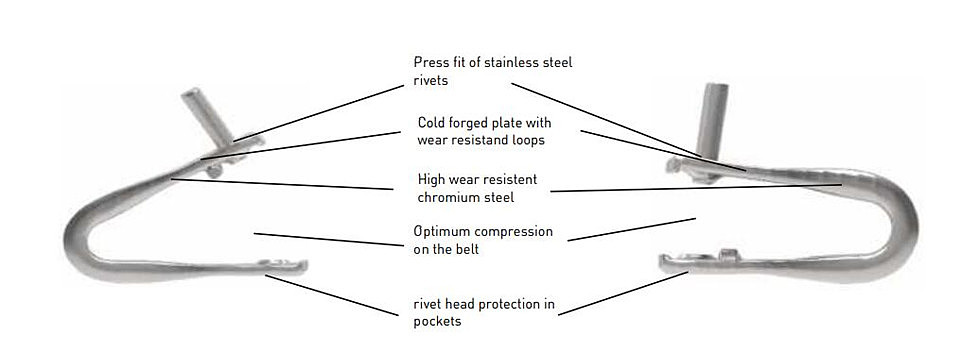

產品結構與細節
壓入式不銹鋼鉚釘
帶耐磨環的冷鍛板
高耐磨鉻鋼
對皮帶的良好壓縮
口袋中的鉚釘頭保護
可選功能與配件
連接引腳：K2、O2K、T2F
液壓安裝單元：POWERVICE 25
腰帶系帶套件：Profi 19 安裝套件 U24a
每個鉗子都配有一個手沖。鉗子設計用于臺鉗，Profi 5-55 一次可夾 5 個鉤子，Profi 19-209 一次可夾 19 個鉤子。如果要安裝一個帶有 17 個緊固件（187 mm）的接合器，使用 Profi 5-55 可分四步安裝，而使用 Profi 19-209 則只需一步。
Profi 5-55訂購號：41 129 58 82
Profi 19-209訂購號：41 129 58 17
Profi 25-275訂購號：41 129 58 49
沖床 U24訂購號：41 129 58 25
錘子 05訂購號：44 121 02 03
可在 Profi19 和 Profi25 上選配鉚釘壓平桿
技術參數
產地：德國
皮帶扣：U24BS
帶連接銷：T2F
直徑：3.4 mm
皮帶厚度：5.0 至 6.0
輸送帶寬度：188 至 198 mm
訂購號：41 114 24 00
PU包裝單位：10+
鉚釘：不銹鋼 304
鋼板材料：鉻鋼 430
Min滑輪直徑：75 mm
皮帶強度：高達 520 kN/m
連接銷的材料：缺口彈簧鋼
產品應用
U24 扣件適用于厚度為 4 - 7 毫米的皮帶、農業、工業、專為使用鉗子安裝
規格參數

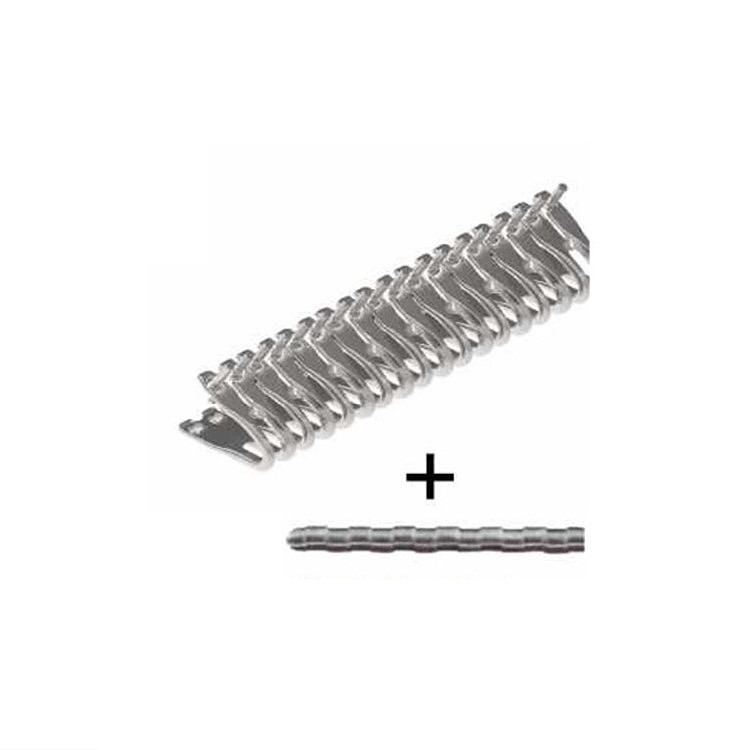

帶耦合銷T2F（6個完整的接頭）
長度：5.0 - 6.0 mm
滑輪直徑：75
每盒條數：12
重量：1.0 kg
